技術紹介

Technical Profile

EV充電インフラ技術

未来のモビリティを支える、安心・高性能EV充電ソリューション
普通充電から急速充電まで、あらゆるシーンに最適解を

TOPBANDのEV充電インフラ技術は、当社の蓄電システムとの統合を活かし、日本国内のお客様に最適なご提案を致します。
AC普通充電、DC急速充電の充電スタンドの設計開発をODM生産を承っております。

EV用充電設備

製品ラインナップ

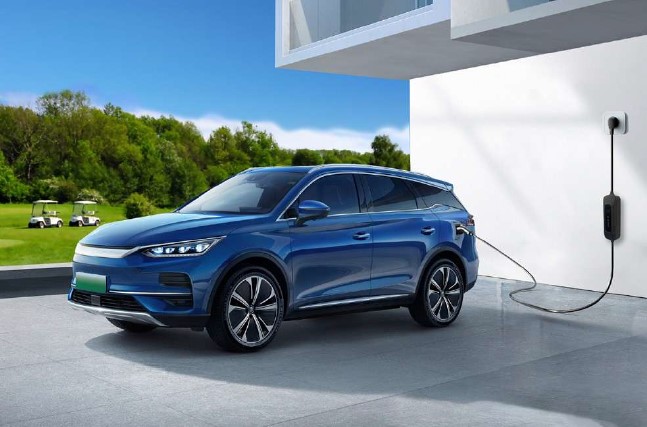

普通充電（AC）

ポータブルAC（Mode 2）: 1.8–9.6kW、保護機能、プラグ&プレイ

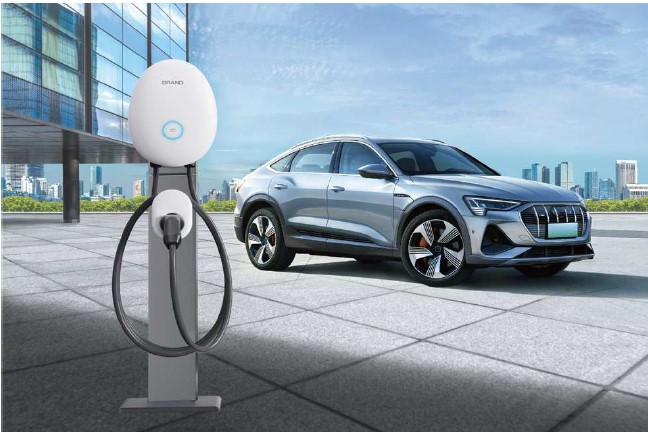

固定式AC（Mode 3）: 7/11/22kW、OCPP、RFID/APP対応

急速充電（DC）

  • 小型一体型DC（20/30/40kW）
  • 中・大型一体型DC（120/160/240kW）
  • 分体型大出力DC（480–720kW、液冷対応）
EV用充電設備

AC vs DC 比較

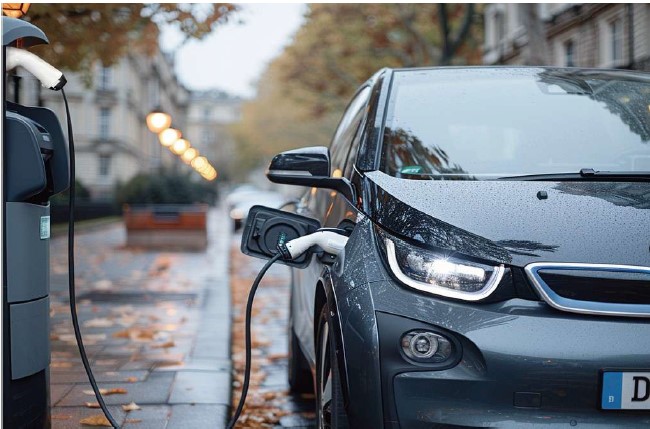

AC普通充電
  • 出力レンジ：3.7–22kW
  • 用途：自宅・職場・商業施設
  • 充電時間目安：6–8時間
DC急速充電
  • 出力レンジ：50–720kW
  • 用途：高速道路・公共駐車場
  • 充電時間目安：15–30分

製品の特長

  • 安全性：過電流・過電圧・漏電・温度保護を標準搭載
  • スマート機能：OCPP、遠隔監視、RFID/APP、課金連携に対応
  • 拡張性：複数規格・出力ラインナップで将来拡張も容易
  • 環境貢献：再エネとの連携でCO₂削減に貢献

EV用充電設備

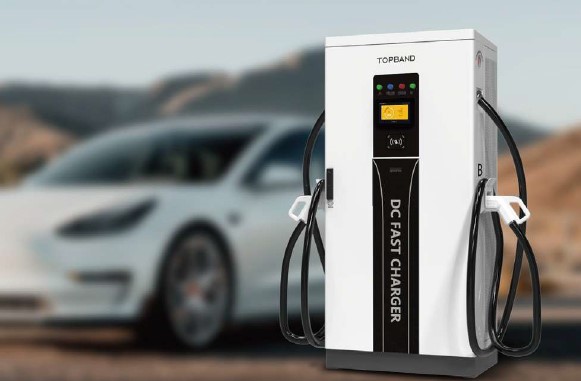

Integrated DC EV Charger P18

統合型DC EV充電器は、優れた保護性能と優れた環境適応性を備え、様々な条件下で信頼性の高いパフォーマンスを保証します。
多様なニーズに対応する柔軟な電力配分を提供し、幅広い車両に適しており、あらゆるタイプの車両と様々なアプリケーションシナリオをカバーします。

EV用充電設備

特　徴

  • 構造レイアウトは合理的で美しくシンプルです。
  • 多様なニーズに対応する柔軟な電力配分
  • 優れた保護性能と強力な環境適応性
  • スタンバイ時の省エネ、充電効率
  • エアダクトは独立しており、放熱は効率的で安定しています
  • あらゆるモデルを網羅し、幅広い用途に対応します
Model TBCEID160K02 TBCEID240K02
Ratedpower 160kW 240kW
Rated inputcurrent 258A 388A
Inputvoltage 400VAC±10%，3-Phase+N+PE 400VAC±10%，3-Phase+N+PE
Number of guns / maximum outputcurrent 2/A gun：200A，Bgun：200A 2/A gun：200A，Bgun：200A
Outputvoltage 200-1000VDC 200-1000VDC
Chargingstrategy 80kW+80kW 120kW+120kW
Factor ＞0.98（50%~100%）） 0.98（50%~100%）
Harmonicwave ＜5% ＜5%
Frequency 50±1Hz 50±1Hz
Heat dissipationmethod Forced coldair Forced coldair
Workingenvironment Indoor oroutdoor Indoor oroutdoor
Backgroundcommunication Ethernet/4G Ethernet/4G
HMI 7 inch screen mediadisplay 7 inch screen mediadisplay
Vehicle pile communicationmethod PLC （DIN70121:2014-12/IOS15118） PLC （DIN70121:2014-12/IOS15118）
Communicationprotocol OCPP 1.6 ,Upgradeable2.0 OCPP 1.6 ,Upgradeable2.0
Peakefficiency ≥95% ≥95%
Operating /storagetemperature -20℃~+50℃/-40℃~+80℃ -20℃~+50℃/-40℃~+80℃
Relativehumidity 5~95%RH，Nocondensation 5~95%RH，Nocondensation
Workingaltitude ≤2000m ≤2000m
Protection Overvoltage low voltage protection, overload protection, short circuitprotection, Over temperature protection, grounding protection, surgeprotection
Degree ofprotection IP54 IP54
Body dimensions (W x D xH) 800*600*1800mm 800*600*1800mm
Netweight 335KG（Modulesincluded） 380KG（Modulesincluded）
